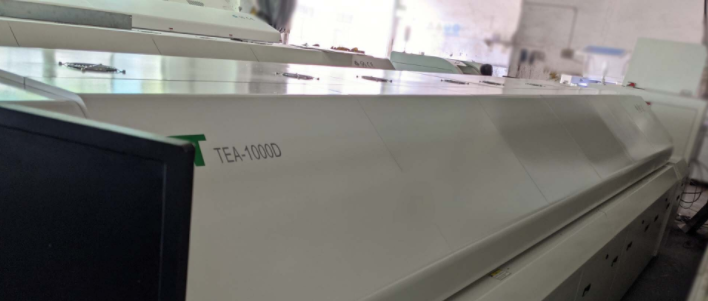

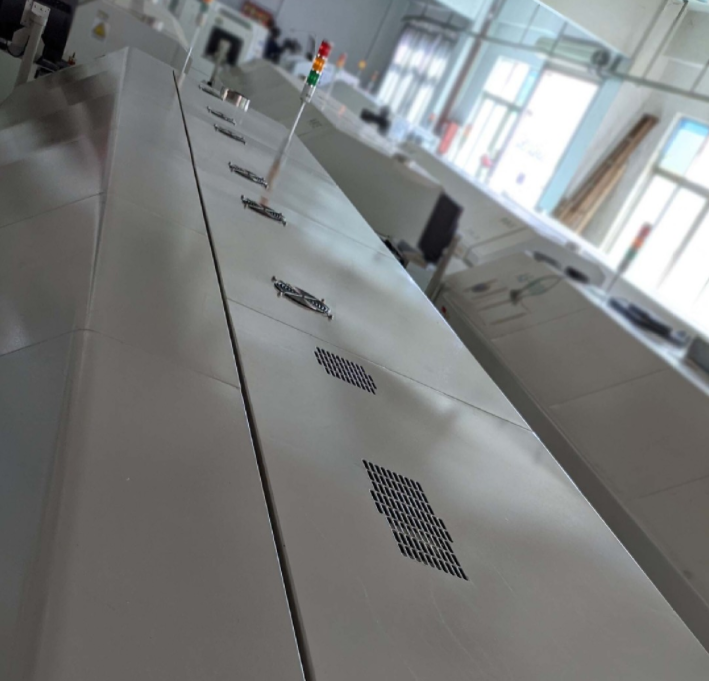

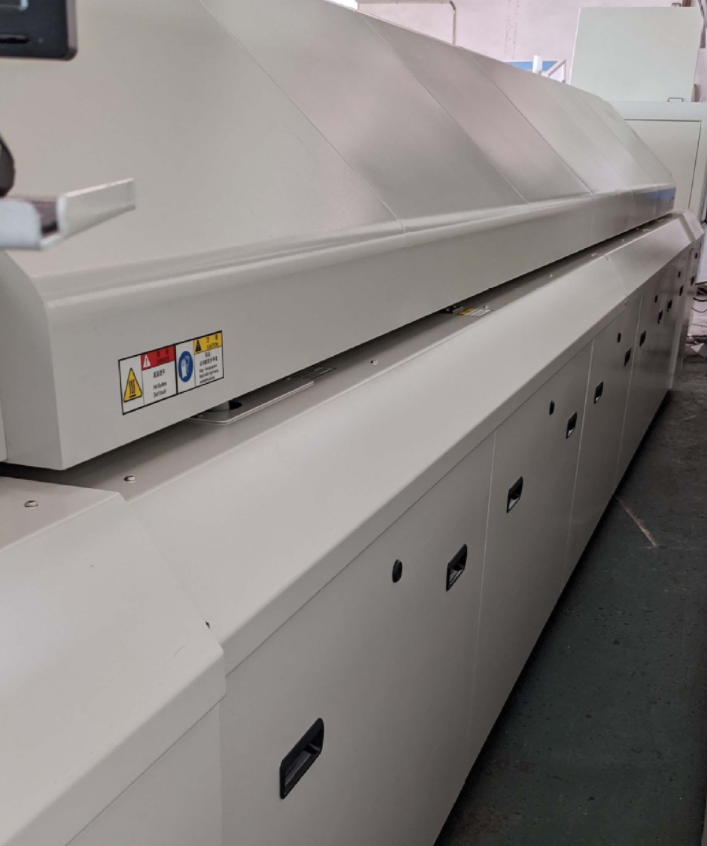

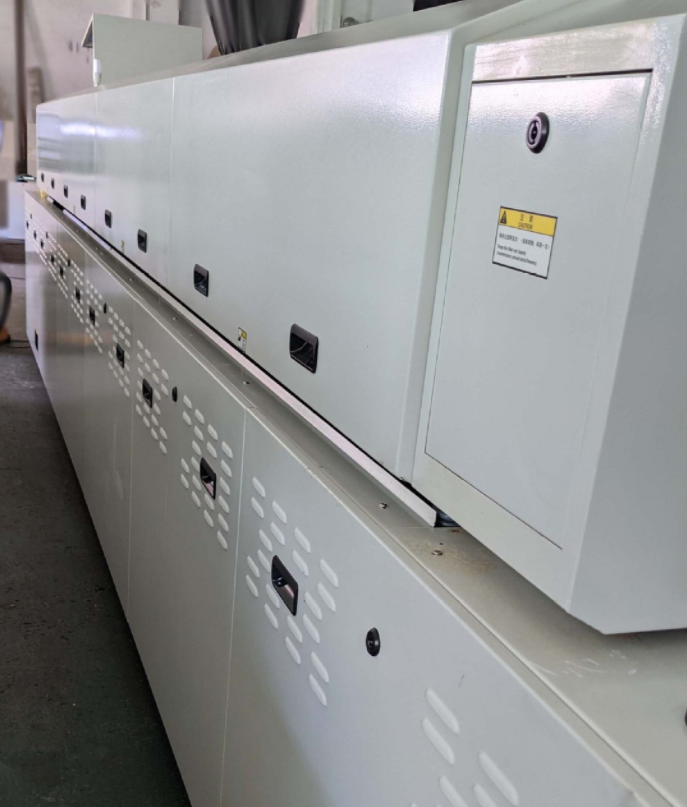

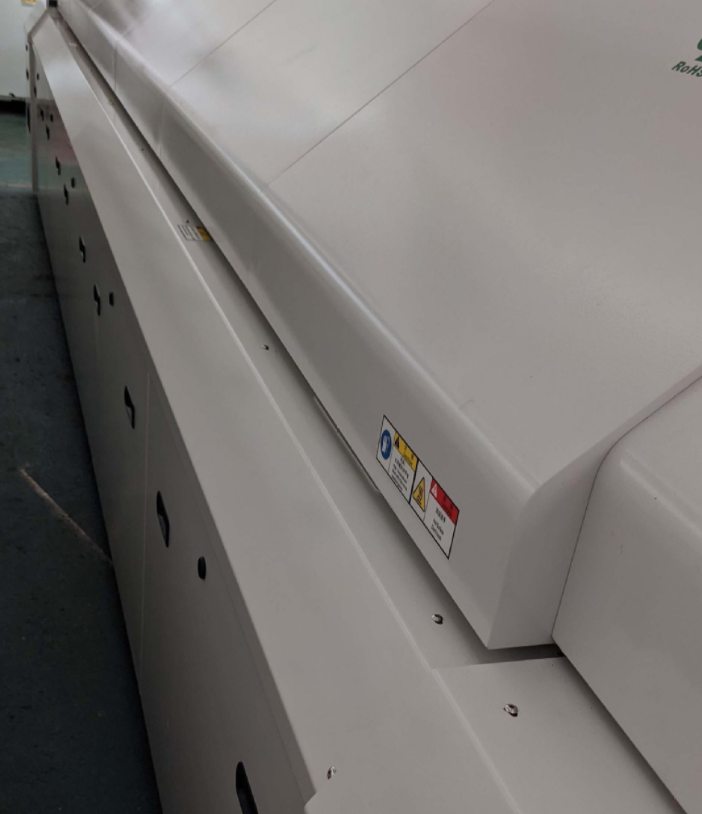

外形尺寸: L×W×H 6000×1660×1530
重量 Approx. 2950kg
電源 "3P5W,380V 50/60Hz"
加熱區數目 Top上10 ; Bottom下10
冷卻區數目 上2 (Internal /內置)
有效加熱長度 3892mm
啟動功率 38kw
正常運行功率 11KW
啟動時間 approx. 30min
溫度設定范圍 室溫- 300℃
PCB板上/下元件可容高度 25mm
PCB寬度范圍 單軌:50~490mm/雙軌:50~270mm×2
運輸導軌系統
高強度,低吸熱硬化導軌 S
導軌數量 雙導軌(雙軌同速)
運輸速度控制方式 變頻器調速

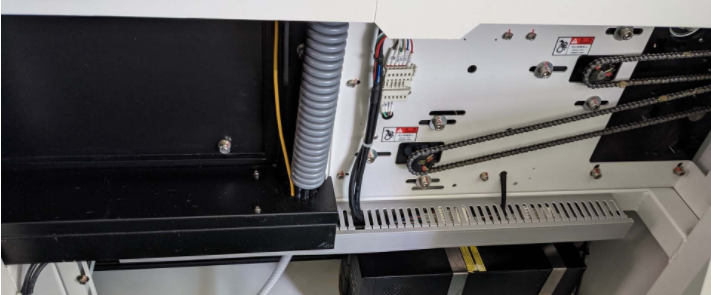

雙鏈扣鏈條 防止PCB 變形卡入導軌(尤其是薄PCB,雙面焊接PCB)
鏈條回程保護導軌 S
傳送速度范圍 300~2000mm/min
導軌和網帶 S+S
傳送高度 900±20mm
導軌寬度調整方式 電動+手動
潤滑油自動加注 Standard
導軌固定端 1、4邊固定,2、3邊活動
PCB傳送方向 左至右
加熱部分
熱風馬達 高可靠性熱風馬達,轉速CPK≥1.33
回風方式 前后為主,左右為輔。四面回風方式。
溫度控制方式 PID+SSR
溫度參數循環自動控制 S
熱風控制方式 變頻器調速(預熱,冷卻分開調整)
熱風分速調整范圍 Min: 30Hz ; Max: 50Hz
排風管排氣量 10 M3/min x 2 set套
吹風設計 小風速風輪。
設定溫度控制精度 ±1℃
升溫斜率 0-3℃/每秒
冷卻區及助焊劑回收
冷卻區冷卻效率 "以勁拓的測試PCB(200x300x1.6),無鉛曲線設定,鏈速800mm/min,空氣型設備:約3~5℃/秒"
冷卻方式 空氣冷卻
助焊劑回收系統 S
加熱區數量 上10/下10
冷卻區數量 上2冷卻區
控制系統
控制電腦 商業電腦+ 17’液晶顯示器
PLC系統 麥科米特
溫控系統 麥科米特
DOS操作系統 正版Windows 10
控制方式 PLC+PID閉環控制
UPS后備電源供應器 S
PCB計數功能 S
三種操作模式:運行/演示/編輯 S
在線編輯功能 S
電動打開上溫區蓋 S
溫度曲線測試線 4條X6000mm
硬件部分
整流板 鍍鋅板
變頻器數量 2個
高溫保溫棉厚度 50mm
導軌 硬化處理+不銹鋼鏈條
傳輸網帶 不銹鋼網帶
