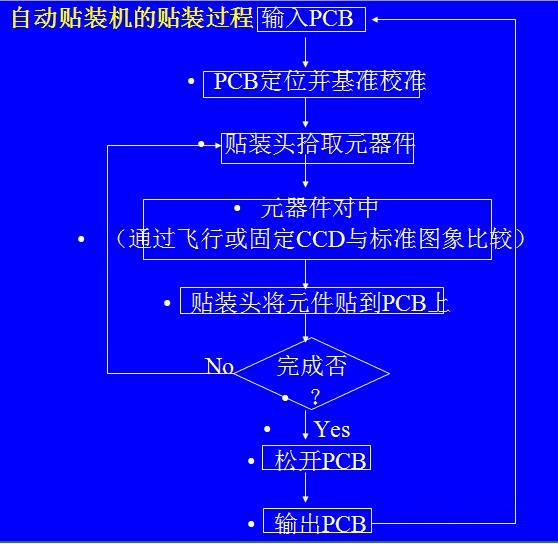

貼片機的貼裝過程

PCB基準校準原理

SMT貼片機貼裝時，元器件貼裝的坐標是以PCB的某一個頂角（一般為右下角或左下角）為源點來計算的。而PCB在加工后多少存在一些加工的誤差，因此在高精度貼裝時必須對PCB進行基準校準

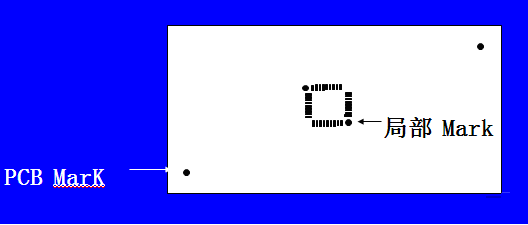

基準校準采用基準標志（Mark）和貼片機的光學系統進行校正?；鶞?zhǔn)標志（Mark）分為PCB標志基準和局部標志基準

PCB MarK的作用和PCB基準校準原理

PCB MarK的作用是修正PCB加工誤差

貼片機貼片前要給PCBMark照一個標準圖像存入圖像庫中，并將PCB MarK的坐標錄入貼片程序中。

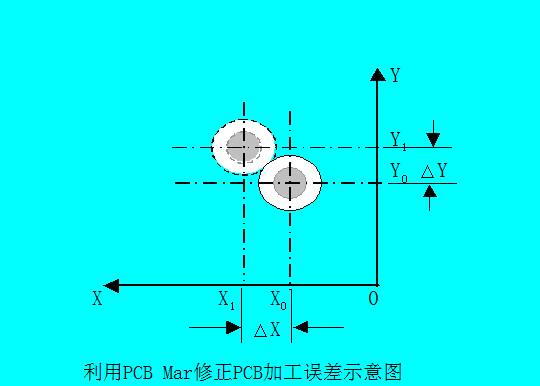

貼片時每上一塊PCB，首先照PCB Mark，與圖像庫中的標準圖像進行比較：首先是比較每塊PCB Mark圖像是否正確，如果圖像不正確，貼裝機則認為PCB的型號錯誤，則會報警不工作；然后是比較每塊PCBMark的中心坐標與標準圖像的坐標是否一致，如果有偏移，貼片時貼裝機會自動根據偏移量，修正每個貼裝元器件的貼裝位置。以保證精確地貼裝元器件

局部Mark的作用

多引腳窄間距的器件，對于貼裝精度有非常高的要求，單靠PCB Mark并不能滿足定位要求，需要采用2—4個局部Mark單獨定位，以保證單個元器件的貼裝精度

元器件貼片位置對中方式與對中原理

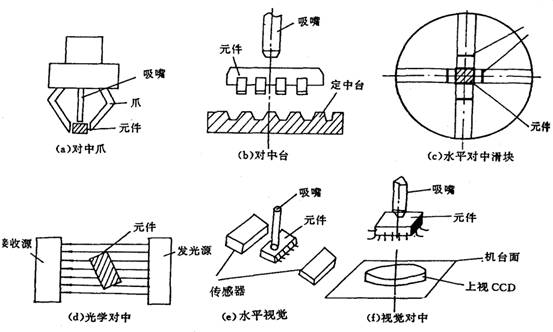

元器件貼片位置對中方式有機械對中、激光對中、全視覺對中、激光與視覺混合對中

01

機械對中原理（靠機械對中爪對中）

02

激光對中原理（靠光學投影對中）

03

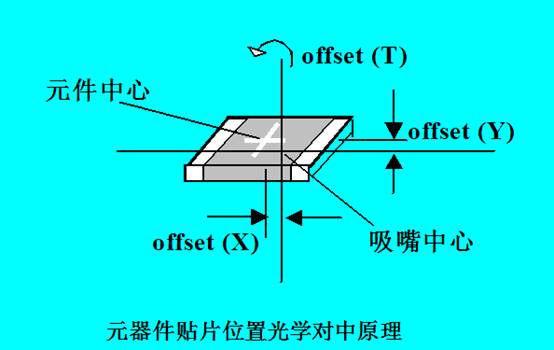

視覺對中原理（靠CCD攝像，圖像比較對中）

貼片前要給每種元器件按照一個標準圖像存入圖像庫中，在進行貼片時每拾取一個元器件都要進行照相并與該元器件在圖像庫中的標準圖像比較：

首先比較圖像是否正確，如果圖像不正確，貼裝機則會認為該元器件的型號錯誤，會根據程序設置拋棄元器件若干次后報警停機；

然后是將引腳變形和共面性不合格的器件識別出來并送至程序指定的拋料位置；

最后比較該元器件拾取后的中心坐標X、Y、轉角T與標準圖像是否一致，如果有偏移，貼片時貼裝機會自動根據偏移量修正該元器件的貼裝位置

保證貼裝質量

01

元件正確

這要求各裝配位號元器件的類型、型號、標稱值和極性等特征標記要符合產品的裝配圖和明細表要求，不能錯貼位置

02

位置準確

元器件的端頭或引腳和焊盤圖形要盡量對齊、居中，同時還要確保元件焊腳接觸焊膏

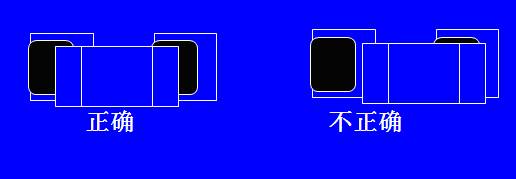

兩個端頭的Chip元件自定位效應的作用比較大，貼裝時元件寬度有3/4以上搭接在焊盤上,長度方向上兩個端頭只要搭接到相應的焊盤上并接觸焊膏圖形，回流焊時就能夠自定位，但如果其中一個端頭沒有搭接到焊盤上或沒有接觸焊膏圖形，回流焊時就會產生移位或吊橋等瑕疵出現

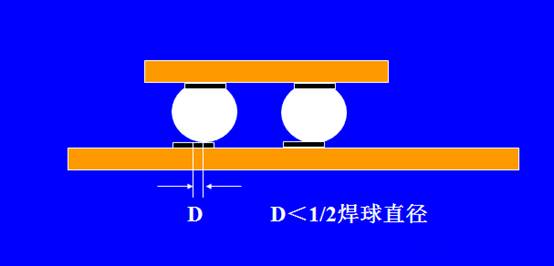

BGA的焊球與相對應的焊盤一一對齊；

焊球的中心與焊盤中心的最大偏移量小于1/2焊球直徑

03

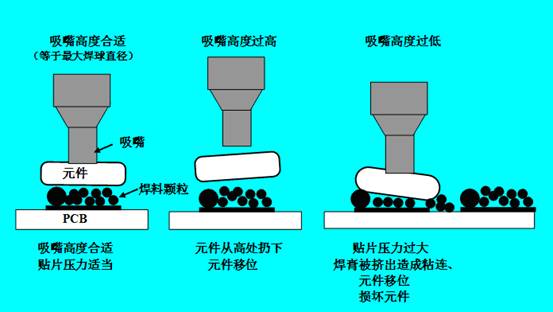

壓力（貼片高度）適當

當貼片壓力過小時，元器件焊端或引腳會浮在焊膏表面，造成焊膏不能粘住元器件，在傳遞和回流焊時容易產生位移，另外如果Z軸高度過高，貼片時元件從高處落下時，會造成貼片位置偏移；

當貼片壓力過大時，焊膏擠出的量過多，也容易造成焊膏粘連，回流焊時容易產生橋接，同時也會由于滑動造成貼片位置偏移，嚴重時還會損壞元器件

貼片機編程注意事項

貼片程序編制得好不好

直接影響貼裝精度和貼裝效率

貼片程序由拾片程序和貼片程序兩部分組成

拾片程序

拾片程序就是告訴機器到哪里去拾片、拾什么樣封裝的元件、元件的包裝是什么樣的等等相關的拾片信息

其內容包括：每一步的元件名、每一步拾片的X、Y和轉角T的偏移量、供料器料站位置、供料器的類型、拾片高度、拋料位置、是否跳步等等

貼片程序

貼片程序就是告訴機器把元件貼到哪里、貼片的角度、貼片的高度等信息

其內容包括：每一步的元件名、說明、每一步的X、Y坐標和轉角T、貼片的高度是否需要修正、用第幾號貼片頭貼片、采用幾號吸嘴、是否同時貼片、是否跳步等，貼片程序中還包括PCB和局部Mark的X、Y坐標信息等等

編程注意事項

1、PCB尺寸、源點等數據要準確

2、拾片與貼片以及各種庫的元件名要統一

3、凡是程序中涉及到的元器件，必須在元件庫、包裝庫、供料器庫、托盤庫、托盤料架庫、圖像庫建立并登記，各種元器件所需要的吸嘴型號也必須在吸嘴庫中登記

4、建立元件庫時，元器件的類型、包裝、尺寸等數據要準確

5、在線編程時所輸入元器件名稱、位號、型號等必須與元件明細和裝配圖相符；編程過程中，應在同一塊PCB上連續完成坐標的輸入，重新上PCB或更換新PCB都有可能造成貼片坐標的誤差。輸入數據時應經常存盤，以免停電或誤操作而丟失數據

6、在線編程時人工優化原則

     1.換吸嘴的次數最少

     2.拾片、貼片路徑最短

     3.多頭貼裝機還應考慮每次同時拾片數量最多

7、對離線編程優化好的程序復制到貼裝機后根據具體情況應作適當調整
