SMT質量問題匯總
SMT做為目前電子組裝行業里最流行的一種技術和工藝，它的制造工藝十分講究。希望文章中的幾個問題點能幫助到大家。
點膠工藝中常見的缺陷與解決方法
01拉絲/拖尾
拉絲/拖尾是點膠中常見的缺陷，產生的原因常見有膠嘴內徑太小、點膠壓力太高、膠嘴離PCB的間距太大、貼片膠過期或品質不好、貼片膠粘度太好、從冰箱中取出后未能恢復到室溫、點膠量太大等。
■ 解決辦法：
改換內徑較大的膠嘴；降低點膠壓力；調節“止動”高度；換膠，選擇合適黏度的膠種；貼片膠從冰箱中取出后應恢復到室溫(約4h)再投入生產；調整點膠量。
02膠嘴堵塞
故障現象是膠嘴出膠量偏少或沒有膠點出來。產生原因一般是針孔內未完全清洗干凈；貼片膠中混入雜質，有堵孔現象；不相溶的膠水相混合。
■ 解決方法：
換清潔的針頭；換質量好的貼片膠；貼片膠牌號不應搞錯。
03空打
現象是只有點膠動作，卻無出膠量。產生原因是貼片膠混入氣泡；膠嘴堵塞。
■ 解決方法：
注射筒中的膠應進行脫氣泡處理(特別是自己裝的膠)；更換膠嘴。
04元器件移位
現象是貼片膠固化后元器件移位，嚴重時元器件引腳不在焊盤上。產生原因是貼片膠出膠量不均勻，例如片式元件兩點膠水中一個多一個少；貼片時元件移位或貼片膠初粘力低；點膠后PCB放置時間太長膠水半固化。
■ 解決方法：
檢查膠嘴是否有堵塞，排除出膠不均勻現象；調整貼片機工作狀態；換膠水；點膠后PCB放置時間不應太長(短于4h)。
05波峰焊后會掉片
現象是固化后元器件粘接強度不夠，低于規定值，有時用手觸摸會出現掉片。產生原因是因?yàn)楣袒に噮?shù)不到位，特別是溫度不夠，元件尺寸過大，吸熱量大；光固化燈老化；膠水量不夠；元件/PCB有污染。
■ 解決辦法：
調整固化曲線，特別是提高固化溫度，通常熱固化膠的峰值固化溫度為150℃左右，達不到峰值溫度易引起掉片。對光固膠來說,應觀察光固化燈是否老化，燈管是否有發黑現象；膠水的數量和元件/PCB是否有污染都是應該考慮的問題。
06固化后元件引腳上浮/移位
這種故障的現象是固化后元件引腳浮起來或移位，波峰焊后錫料會進入焊盤下，嚴重時會出現短路、開路。產生原因主要是貼片膠不均勻、貼片膠量過多或貼片時元件偏移。
■ 解決辦法：
調整點膠工藝參數；控制點膠量；調整貼片工藝參數。
焊錫膏印刷與貼片質量分析

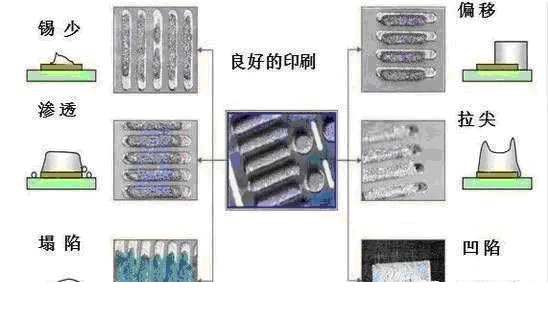

焊錫膏印刷質量分析
由焊錫膏印刷不良導致的品質問題常見有以下幾種：
①焊錫膏不足(局部缺少甚至整體缺少)將導致焊接后元器件焊點錫量不足、元器件開路、元器件偏位、元器件豎立。
②焊錫膏粘連將導致焊接后電路短接、元器件偏位。
③焊錫膏印刷整體偏位將導致整板元器件焊接不良，如少錫、開路、偏位、豎件等。
④焊錫膏拉尖易引起焊接后短路。
01導致焊錫膏不足的主要因素
① 印刷機工作時，沒有及時補充添加焊錫膏。
② 焊錫膏品質異常，其中混有硬塊等異物。
③ 以前未用完的焊錫膏已經過期，被二次使用。
④ 電路板質量問題，焊盤上有不顯眼的覆蓋物，例如被印到焊盤上的阻焊劑(綠油)。
⑤ 電路板在印刷機內的固定夾持松動。
⑥ 焊錫膏漏印網板薄厚不均勻。
⑦ 焊錫膏漏印網板或電路板上有污染物(如PCB包裝物、網板擦拭紙、環境空氣中漂浮的異物等)。
⑧ 焊錫膏刮刀損壞、網板損壞。
⑨ 焊錫膏刮刀的壓力、角度、速度以及脫模速度等設備參數設置不合適。
⑩ 焊錫膏印刷完成后，因?yàn)槿藶橐蛩夭簧鞅慌龅簟?/span>
02導致焊錫膏粘連的主要因素
① 電路板的設計缺陷，焊盤間距過小。
② 網板問題，鏤孔位置不正。
③ 網板未擦拭潔凈。
④ 網板問題使焊錫膏脫落不良。
⑤ 焊錫膏性能不良，黏度、坍塌不合格。
⑥ 電路板在印刷機內的固定夾持松動。
⑦ 焊錫膏刮刀的壓力、角度、速度以及脫模速度等設備參數設置不合適。
⑧ 焊錫膏印刷完成后，因?yàn)槿藶橐蛩乇粩D壓粘連。
03導致焊錫膏印刷整體偏位的主要因素
① 電路板上的定位基準點不清晰。
② 電路板上的定位基準點與網板的基準點沒有對正。
③ 電路板在印刷機內的固定夾持松動，定位頂針不到位。
④ 印刷機的光學定位系統故障。
⑤ 焊錫膏漏印網板開孔與電路板的設計文件不符合。
04導致印刷焊錫膏拉尖的主要因素
① 焊錫膏黏度等性能參數有問題。
② 電路板與漏印網板分離時的脫模參數設定有問題。
③ 漏印網板鏤孔的孔壁有毛刺。

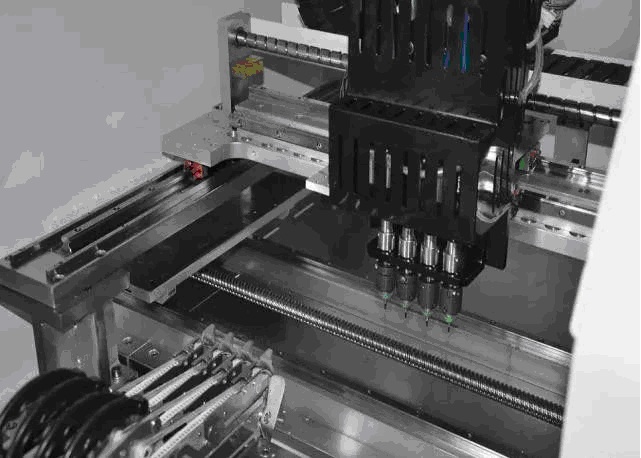

影貼片質量分析
SMT貼片常見的品質問題有漏件、側件、翻件、偏位、損件等。
01導致貼片漏件的主要因素
① 元器件供料架送料不到位。
② 元件吸嘴的氣路堵塞、吸嘴損壞、吸嘴高度不正確。
③ 設備的真空氣路故障，發生堵塞。
④ 電路板進貨不良，產生變形。
⑤ 電路板的焊盤上沒有焊錫膏或焊錫膏過少。
⑥ 元器件質量問題，同一品種的厚度不一致。
⑦ 貼片機調用程序有錯漏，或者編程時對元器件厚度參數的選擇有誤。
⑧ 人為因素不慎碰掉。
02導致SMC電阻器貼片時翻件、
側件的主要因素
① 元器件供料架送料異常。
② 貼裝頭的吸嘴高度不對。
③ 貼裝頭抓料的高度不對。
④ 元件編帶的裝料孔尺寸過大，元件因振動翻轉。
⑤ 散料放入編帶時的方向弄反。
03導致元器件貼片偏位的主要因素
① 貼片機編程時，元器件的X-Y軸坐標不正確。
② 貼片吸嘴原因，使吸料不穩。
04導致元器件貼片時損壞的主要因素
① 定位頂針過高，使電路板的位置過高，元器件在貼裝時被擠壓。
② 貼片機編程時，元器件的Z軸坐標不正確。
③ 貼裝頭的吸嘴彈簧被卡死。
影響回流焊品質的因素
01焊錫膏的影響因素
回流焊的品質受諸多因素的影響，最重要的因素是回流焊爐的溫度曲線及焊錫膏的成分參數。現在常用的高性能回流焊爐，已能比較方便地精確控制、調整溫度曲線。相比之下，在高密度與小型化的趨勢中，焊錫膏的印刷就成了回流焊質量的關鍵。
焊錫膏合金粉末的顆粒形狀與窄間距器件的焊接質量有關，焊錫膏的黏度與成分也必須選用適當。另外，焊錫膏一般冷藏儲存，取用時待恢復到室溫后，才能開蓋，要特別注意避免因溫差使焊錫膏混入水汽，需要時用攪拌機攪勻焊錫膏。
02焊接設備的影響
有時，回流焊設備的傳送帶震動過大也是影響焊接質量的因素之一。
03回流焊工藝的影響
在排除了焊錫膏印刷工藝與貼片工藝的品質異常之后，回流焊工藝本身也會導致以下品質異常：
① 冷焊通常是回流焊溫度偏低或回流區的時間不足。
② 錫珠預熱區溫度爬升速度過快(一般要求，溫度上升的斜率小于3度每秒)。
③ 連錫電路板或元器件受潮，含水分過多易引起錫爆產生連錫。
④ 裂紋一般是降溫區溫度下降過快(一般有鉛焊接的溫度下降斜率小于4度每秒)。
SMT焊接質量缺陷
回流焊質量缺陷及解決辦法
立碑現象回流焊中，片式元器件立起現象
■ 產生的原因：
立碑現象發生的根本原因是元件兩邊的潤濕力不平衡，因而元件兩端的力矩也不平衡，從而導致立碑現象的發生。
01焊盤設計與布局不合理
如果焊盤設計與布局有以下缺陷，將會引起元件兩邊的濕潤力不平衡。
① 元件的兩邊焊盤之一與地線相連接或有一側焊盤面積過大，焊盤兩端熱容量不均勻；
② PCB表面各處的溫差過大以致元件焊盤兩邊吸熱不均勻；
③ 大型器件QFP、BGA、散熱器周圍的小型片式元件焊盤兩端會出現溫度不均勻。
■ 解決辦法：改變焊盤設計與布局。
02焊錫膏與焊錫膏印刷存在問題
焊錫膏的活性不高或元件的可焊性差，焊錫膏熔化后，表面張力不一樣，將引起焊盤濕潤力不平衡。兩焊盤的焊錫膏印刷量不均勻，多的一邊會因焊錫膏吸熱量增多，融化時間滯后，以致濕潤力不平衡。
■ 解決辦法：選用活性較高的焊錫膏，改善焊錫膏印刷參數，特別是模板的窗口尺寸。
03貼片位移Z軸方向受力不均勻
這會導致元件浸入到焊錫膏中的深度不均勻，熔化時會因時間差而導致兩邊的濕潤力不平衡。如果元件貼片移位會直接導致立碑。
■ 解決辦法：調節貼片機工藝參數。
04爐溫曲線不正確
如果回流焊爐爐體過短和溫區太少就會造成對PCB加熱的工作曲線不正確，以致板面上濕差過大，從而造成濕潤力不平衡。
■ 解決辦法：根據每種不同產品調節好適當?shù)臏囟惹€。
05氮?dú)饣亓骱钢械难鯘舛?/span>
采取氮?dú)獗Ｗo(hù)回流焊會增加焊料的濕潤力，但越來越多的例證說明，在氧氣含量過低的情況下發生立碑的現象反而增多；通常認為氧含量控制在(100～500)×10-6左右最為適宜。
錫珠
錫珠是回流焊中常見的缺陷之一，它不僅影響外觀而且會引起橋接。錫珠可分為兩類，一類出現在片式元器件一側，常為一個獨立的大球狀；另一類出現在IC引腳四周，呈分散的小珠狀。
產生錫珠的原因很多，現分析如下：
01溫度曲線不正確
回流焊曲線可以分為4個區段，分別是預熱、保溫、回流和冷卻。預熱、保溫的目的是為了使PCB表面溫度在60～90s內升到150℃，并保溫約90s，這不僅可以降低PCB及元件的熱沖擊，更主要是確保焊錫膏的溶劑能部分揮發，避免回流焊時因溶劑太多引起飛濺,造成焊錫膏沖出焊盤而形成錫珠。
■ 解決辦法：注意升溫速率，并采取適中的預熱，使之有一個很好的平臺使溶劑大部分揮發。
02焊錫膏的質量
① 焊錫膏中金屬含量通常在(90±0.5)℅，金屬含量過低會導致助焊劑成分過多，因此過多的助焊劑會因預熱階段不易揮發而引起飛珠。
② 焊錫膏中水蒸氣和氧含量增加也會引起飛珠。由于焊錫膏通常冷藏，當從冰箱中取出時，如果沒有確?；謴?fù)時間，將會導致水蒸氣進入；此外焊錫膏瓶的蓋子每次使用后要蓋緊，若沒有及時蓋嚴，也會導致水蒸氣的進入。
③ 放在模板上印制的焊錫膏在完工后。剩余的部分應另行處理，若再放回原來瓶中，會引起瓶中焊錫膏變質，也會產生錫珠。
■ 解決辦法：選擇優質的焊錫膏，注意焊錫膏的保管與使用要求。
03印刷與貼片
① 在焊錫膏的印刷工藝中，由于模板與焊盤對中會發生偏移，若偏移過大則會導致焊錫膏浸流到焊盤外，加熱后容易出現錫珠。此外印刷工作環境不好也會導致錫珠的生成，理想的印刷環境溫度為25±3℃，相對濕度為50℅～65℅
■ 解決辦法：仔細調整模板的裝夾，防止松動現象。改善印刷工作環境。
② 貼片過程中Z軸的壓力也是引起錫珠的一項重要原因，卻往往不引起人們的注意。部分貼片機Z軸頭是依據元件的厚度來定位的，如Z軸高度調節不當，會引起元件貼到PCB上的一瞬間將焊錫膏擠壓到焊盤外的現象，這部分焊錫膏會在焊接時形成錫珠。這種情況下產生的錫珠尺寸稍大。
■ 解決辦法：重新調節貼片機的Z軸高度。
③ 模板的厚度與開口尺寸。模板厚度與開口尺寸過大，會導致焊錫膏用量增大，也會引起焊錫膏漫流到焊盤外，特別是用化學腐蝕方法制造的模板。
■ 解決辦法：選用適當厚度的模板和開口尺寸的設計，一般模板開口面積為焊盤尺寸的90℅。
芯吸現象
芯吸現象又稱抽芯現象，是常見焊接缺陷之一，多見于氣相回流焊。芯吸現象使焊料脫離焊盤而沿引腳上行到引腳與芯片本體之間，通常會形成嚴重的虛焊現象。產生的原因只要是由于元件引腳的導熱率大，故升溫迅速，以致焊料優先濕潤引腳，焊料與引腳之間的濕潤力遠大于焊料與焊盤之間的濕潤力，此外引腳的上翹更會加劇芯吸現象的發生。
■ 解決辦法：
① 對于氣相回流焊應將SMA首先充分預熱后再放入氣相爐中；
② 應認真檢查PCB焊盤的可焊性，可焊性不好的PCB不能用于生產；
③ 充分重視元件的共面性，對共面性不好的器件也不能用于生產。
在紅外回流焊中，PCB基材與焊料中的有機助焊劑是紅外線良好的吸收介質，而引腳卻能部分反射紅外線，故相比而言焊料優先熔化，焊料與焊盤的濕潤力就會大于焊料與引腳之間的濕潤力，故焊料不會沿引腳上升，從而發生芯吸現象的概率就小得多。
橋連
橋連是SMT生產中常見的缺陷之一，它會引起元件之間的短路，遇到橋連必須返修。引起橋連的原因很多主要有：
01焊錫膏的質量問題
① 焊錫膏中金屬含量偏高，特別是印刷時間過久，易出現金屬含量增高，導致IC引腳橋連；
② 焊錫膏黏度低，預熱后漫流到焊盤外；
③ 焊錫膏塔落度差，預熱后漫流到焊盤外。
■ 解決辦法：調整焊錫膏配比或改用質量好的焊錫膏。
02印刷系統
① 印刷機重復精度差，對位不齊(鋼板對位不好、PCB對位不好)，致使焊錫膏印刷到焊盤外，尤其是細間距QFP焊盤；
② 模板窗口尺寸與厚度設計不對以及PCB焊盤設計Sn-pb合金鍍層不均勻，導致焊錫膏偏多。
■ 解決方法：調整印刷機，改善PCB焊盤涂覆層。
03貼片壓力大、精度不夠、移位、IC引腳
變形、焊錫膏受壓后滿流是多見原因。
04回流焊爐升溫速度過快,焊錫膏中溶劑來不及揮發。
■ 解決辦法：調整貼片機Z軸高度及回流焊爐升溫速度。
波峰焊質量缺陷及解決辦法
01拉尖指焊點端部出現多余針狀焊錫，是波峰焊工藝中特有的缺陷。
■ 產生原因：
PCB傳送速度不當，預熱溫度低，錫鍋溫度低，PCB傳送傾角小，波峰不良，焊劑失效，元件引線可焊性差。
■ 解決辦法：調整傳送速度到合適為止，調整預熱溫度和錫鍋溫度，調整PCB傳送角度，優選噴嘴，調整波峰形狀，調換新的焊劑并解決引線可焊性問題。
02虛焊
■ 產生原因：
元器件引線可焊性差，預熱溫度低，焊料問題，助焊劑活性低，焊盤孔太大，引制板氧化，板面有污染，傳送速度過快，錫鍋溫度低。
■ 解決辦法：解決引線可焊性，調整預熱溫度，化驗焊錫的錫和雜質含量，調整焊劑密度，設計時減少焊盤孔，清除PCB氧化物，清洗板面，調整傳送速度，調整錫鍋溫度。
03錫薄
■ 產生原因：
元器件引線可焊性差，焊盤太大(需要大焊盤除外)，焊盤孔太大，焊接角度太大，傳送速度過快，錫鍋溫度高，焊劑涂敷不均，焊料含錫量不足。
■ 解決辦法：解決引線可焊性，設計時減少焊盤及焊盤孔，減少焊接角度，調整傳送速度，調整錫鍋溫度，檢查預涂焊劑裝置，化驗焊料含量。
04漏焊
■ 產生原因：引線可焊性差，焊料波峰不穩，助焊劑失效或噴涂不均，PCB局部可焊性差，傳送鏈抖動，預涂焊劑和助焊劑不相溶，工藝流程不合理。
■ 解決辦法：解決引線可焊性，檢查波峰裝置，更換焊劑，檢查預涂焊劑裝置，解決PCB可焊性(清洗或退貨)，檢查調整傳動裝置，統一使用焊劑，調整工藝流程。
05焊接后印刷版阻焊膜起泡
SMA在焊接后會在個別焊點周圍出現淺綠色的小泡，嚴重時還會出現指甲蓋大小的泡狀物，不僅影響外觀質量，嚴重時還會影響性能，這種缺陷也是回流焊工藝中時常出現的問題，但以波峰焊時為多。
■ 產生原因：
阻焊膜起泡的根本原因在于阻焊模與PCB基材之間存在氣體或水蒸氣，這些微量的氣體或水蒸氣會在不同工藝過程中夾帶到其中，當遇到焊接高溫時，氣體膨脹而導致阻焊膜與PCB基材的分層，焊接時，焊盤溫度相對較高，故氣泡首先出現在焊盤周圍。
■ 下列原因之一均會導致PCB夾帶水氣：
① PCB在加工過程中經常需要清洗、干燥后再做下道工序，如腐刻后應干燥后再貼阻焊膜，若此時干燥溫度不夠，就會夾帶水汽進入下道工序，在焊接時遇高溫而出現氣泡。
② PCB加工前存放環境不好，濕度過高，焊接時又沒有及時干燥處理。
③ 在波峰焊工藝中，現在經常使用含水的助焊劑，若PCB預熱溫度不夠，助焊劑中的水汽會沿通孔的孔壁進入到PCB基材的內部，其焊盤周圍首先進入水汽，遇到焊接高溫后就會產生氣泡。
■ 解決辦法：
① 嚴格控制各個生產環節，購進的PCB應檢驗后入庫，通常PCB在260℃溫度下10s內不應出現起泡現象。
② PCB應存放在通風干燥環境中，存放期不超過6個月；
③ PCB在焊接前應放在烘箱中在(120±5)℃溫度下預烘4小時；
④ 波峰焊中預熱溫度應嚴格控制，進入波峰焊前應達到100～140℃，如果使用含水的助焊劑，其預熱溫度應達到110～145℃，確保水汽能揮發完。
SMA焊接后PCB基板上起泡
SMA焊接后出現指甲大小的泡狀物，主要原因也是PCB基材內部夾帶了水汽，特別是多層板的加工。因?yàn)槎鄬影逵啥鄬迎h(huán)氧樹脂半固化片預成型再熱壓后而成，若環氧樹脂半固化片存放期過短,樹脂含量不夠，預烘干去除水汽去除不干凈，則熱壓成型后很容易夾帶水汽。也會因半固片本身含膠量不夠，層與層之間的結合力不夠而留下氣泡。此外，PCB購進后，因存放期過長，存放環境潮濕，貼片生產前沒有及時預烘，受潮的PCB貼片后也易出現起泡現象。
■ 解決辦法：PCB購進后應驗收后方能入庫；PCB貼片前應在(120±5)℃溫度下預烘4小時。

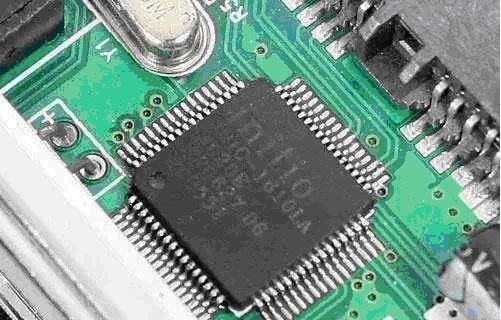

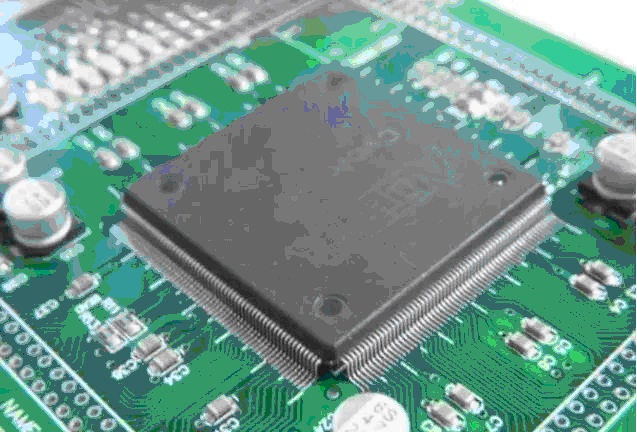

IC引腳焊接后開路或虛焊
■ 產生原因：
①共面性差，特別是FQFP器件，由于保管不當而造成引腳變形，如果貼片機沒有檢查共面性的功能，有時不易被發現。
② 引腳可焊性不好，IC存放時間長，引腳發黃，可焊性不好是引起虛焊的主要原因。
③ 焊錫膏質量差，金屬含量低，可焊性差，通常用于FQFP器件焊接的焊錫膏，金屬含量應不低于90%。
④ 預熱溫度過高，易引起IC引腳氧化，使可焊性變差。
⑤ 印刷模板窗口尺寸小，以致焊錫膏量不夠。
■ 解決辦法：
① 注意器件的保管，不要隨便拿取元件或打開包裝。
② 生產中應檢查元器件的可焊性，特別注意IC存放期不應過長(自制造日期起一年內)，保管時應不受高溫、高濕。
③ 仔細檢查模板窗口尺寸，不應太大也不應太小，并且注意與PCB焊盤尺寸相配套。
