波峰焊的保養及具體操作流程

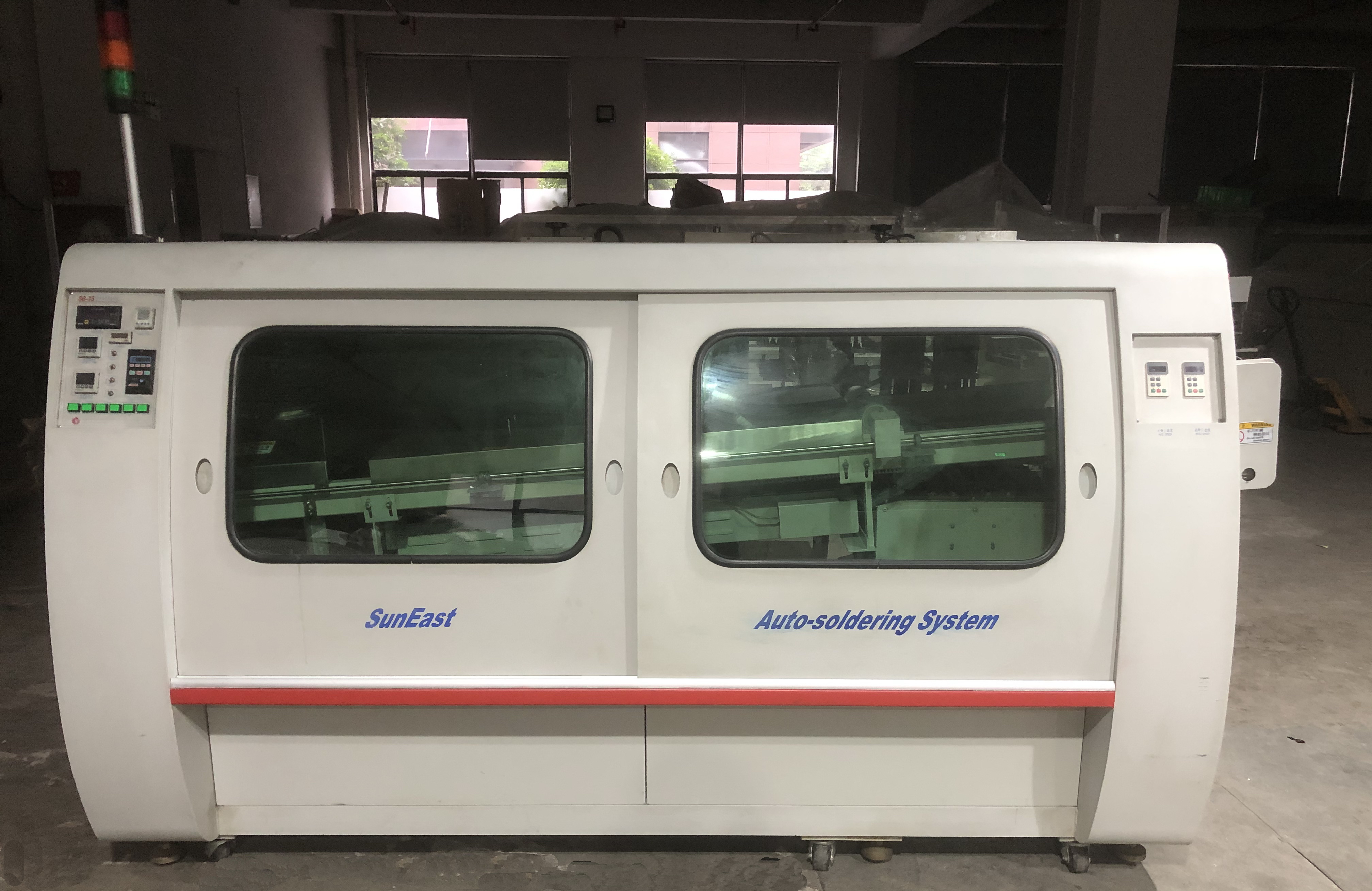

什么是波峰焊

波峰焊是讓插件板的焊接面直接與高溫液態錫接觸達到焊接目的，其高溫液態錫保持一個斜面，并由特殊裝置使液態錫形成一道道類似波浪的現象，所以叫"波峰焊"，其主要材料是焊錫條

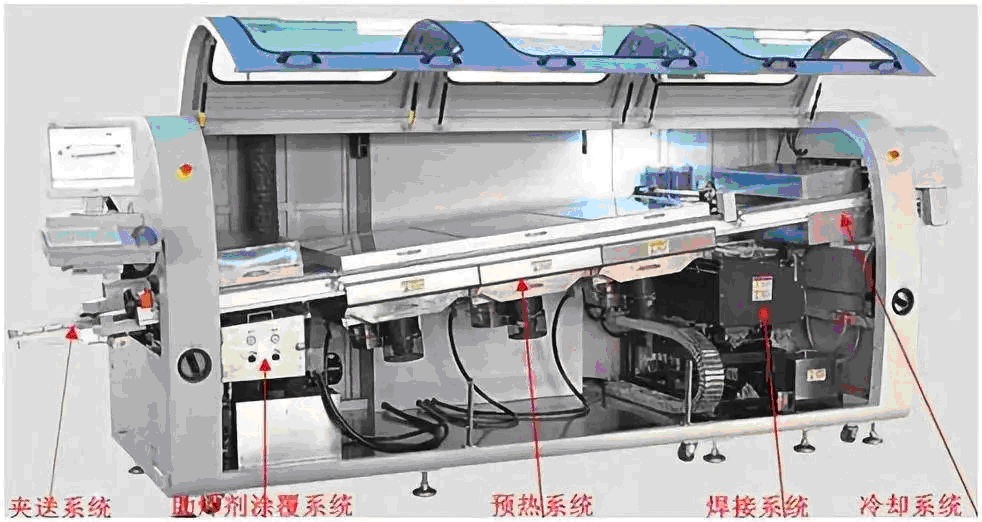

波峰焊的結構

波峰焊錫機主要是由傳輸系統，助焊劑涂覆系統，預熱系統，焊接系統和冷卻系統組成

傳輸系統的用途是將電路底板送入波峰焊錫機，沿途會經過助焊劑涂覆系統，預熱系統，焊接系統以及冷卻系統

助焊劑涂覆系統主要是由紅外線感應器及噴嘴組成。紅外線感應器作用是感應有沒有電路底板進入，如果有感應器便會量出電路底板的寬度。助焊劑的作用是促進液態金屬的漫流的形成，從而增強溶劑與器材的活性，同時也起到保護金屬不被二次氧化的作用，以免造成器材的損壞

預熱系統會提供足夠的溫度，以便形成良好的焊點。使用紅外線的預熱方式可以使電路底板受熱均勻

現在市面上普遍應用的焊接系統是雙峰系統，其湍流波往復運動，焊料從噴嘴而不是從個狹長的縫中噴射。運動的噴嘴在防止漏焊方面比狹縫更有效，因?yàn)樗粌H產生湍流，而且具有清洗作用

冷卻系統它主要負責降低熱能對元器件的損害，提高PCB基板銅箔的粘接強度。設置冷卻系統的目的是迅速驅散經過釬料波峰區后積累在PCB上的余熱，同時方便下一步驟的操作

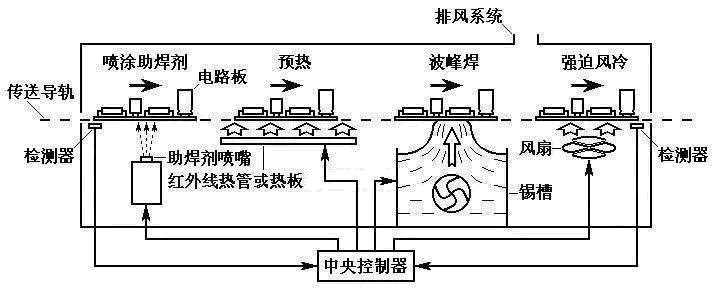

波峰焊的原理簡述

波峰焊是種借助泵壓作用，使熔融的液態焊料表面形成特定形狀的焊料波，當插裝了元器件的裝聯組件以一定角度通過焊料波時，在引腳焊區形成焊點的工藝技術

組件在由鏈?zhǔn)絺魉蛶魉偷倪^程中，首先需要在焊機預熱區進行預熱，使得組件達到預計的溫度，為了控制組件的溫度在預定的范圍內，許多設備都增加了相應的溫度檢測裝置(如紅外探測器)。預熱后，組件進入錫槽進行焊接。錫槽盛有熔融的液態焊料，鋼槽底部噴嘴將熔融的焊料噴出一定形狀的錫波，這樣，在組件焊接面通過錫波時就被焊料波潤濕焊區并進行擴展填充，最終實現焊接過程

波峰焊不保養帶來的危害

波峰焊爐機械部分

如果機臺運轉時太長，未保養，點檢就會出現螺絲松脫，齒輪牙輪密合度不好，鏈條速度減慢，傳動軸可能生銹導致軌道變形(如喇叭口，梯形等狀)就會導致掉板，卡板現象，出現爐后品質不良，軌道水平變形等狀況。不僅會影響機械的本身性能，而且浪費了生產時間

波峰焊爐噴霧部分

如果長時間生產不對噴霧系統進行保養會導致光電感應失靈，PLC程序控制不準確，與軌道馬達噴霧馬達同步的識碼器識別資料不精確，噴霧馬達速度減慢等故障。此故障會影響助焊劑噴霧不均勻(量不均勻，可能會提前或延后噴霧)，噴嘴堵塞，壓力不夠，流量減少，助焊劑水分增多等現象。不僅影響了爐后的品質還增加了爐后檢修人員

波峰焊爐電氣部分

如果機臺連轉時太長未保養，焊錫，檢修或未更換一些部件，就會產生電氣部件(如：交流接觸器，繼電器電流表，電壓表等等)，電線的絕緣電阻增大，使之導電性能不強，接觸不良，在通電時會拉孤光，短路，此時電路中的電流就會成倍增長，可能燒壞電氣部件，儀表。不僅使機械設備電氣嚴重受損，耽誤生產而且對人體的傷害后果難以預測

波峰焊爐發熱管部分

波峰焊如果使用時間過長未對發熱管保養和更換，會出現發熱管發熱溫度不均勻，發熱管老化，斷裂就會影響助焊劑對PCBA的作用(達不到潤焊效果)。錫槽的焊錫熔化時間延長，因溫度不勻?qū)е卤a(因錫在熔化時爆到鏈條，焊錫，軸承上而卡死)，溫控表示不準確(可能會導致誤判)等等。這樣既對品質沒有保證又浪費了生產時間，更會增加機械成本，人工成本和物料成本

保養的具體流程

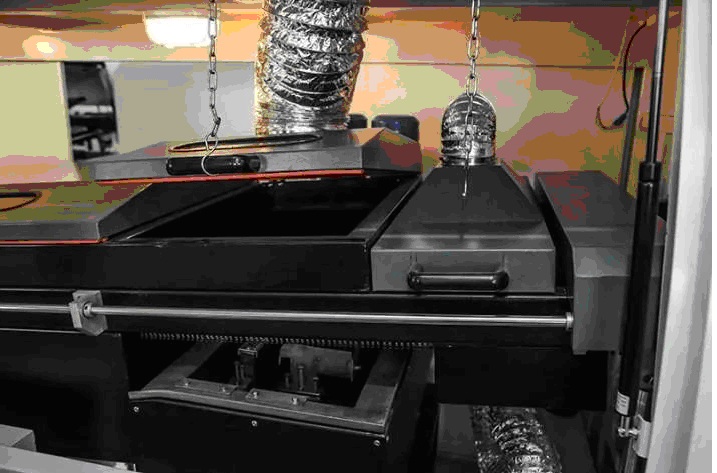

波峰焊長時間工作，其內部會附著固化的松香、助焊劑等有機或無機污染物，為了防止PCB的二次污染及保證工藝的順利實施，需要定期對設備配件等進行維護清洗
